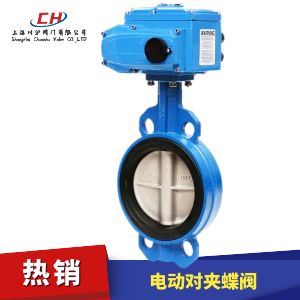

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。可廣泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
附件選型
電動對夾蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑DN(mm) | 50~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下軸套 | 銅合金、304、316 |
| 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定銷 | 25、35、45 |
| 上、下閥軸 | 2Cr13、304、316、316L |
| 上軸套 | 銅合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||

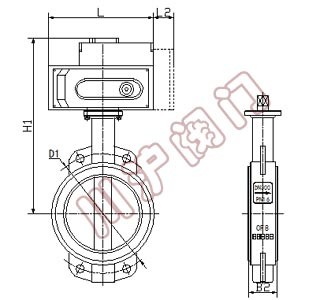

| 公稱通徑DN | L | L2 | B2 | H1 | D1 |
|---|---|---|---|---|---|
| 50 | 161 | 40 | 42.6 | 297 | 92 |
| 65 | 161 | 40 | 45.6 | 310 | 106 |
| 80 | 161 | 40 | 45.6 | 331 | 122 |
| 100 | 188 | 40 | 51.6 | 348 | 150 |
| 125 | 268 | 40 | 55.6 | 428 | 177 |
| 150 | 268 | 40 | 55.6 | 447 | 204 |
| 200 | 268 | 40 | 59.6 | 481 | 260 |
| 250 | 268 | 40 | 67.6 | 520 | 314 |
| 300 | 268 | 40 | 77.6 | 548 | 370 |
| 350 | 268 | 40 | 79 | 583 | 422 |
| 400 | 268 | 40 | 105 | 615 | 473 |
| 450 | 268 | 40 | 112 | 819 | 526 |
| 500 | 268 | 40 | 129 | 847 | 577 |
